电子条码水准尺与铟钢尺全面解析 从徕卡天宝到南方尺撑支架的测量应用

在现代精密工程测量与高程控制中，水准测量是获取高精度高程数据的核心手段。随着电子技术发展，传统光学水准尺逐渐被电子条码水准尺取代，而铟钢尺作为 high-precision 基准，配合徕卡、天宝、拓普康、南方等主流品牌仪器，构成了当前测绘行业的标准配置。与此网络化测量管理与尺撑支架等辅具的规范化使用，也成为保障测量效率与精度的关键。

一、铟钢尺：高精度水准测量的基石

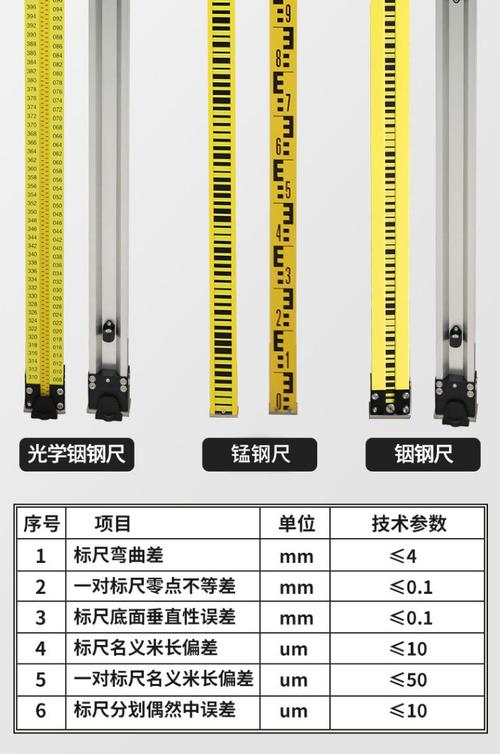

铟钢尺（Invar staff）因采用热膨胀系数极低的铟钢合金制成，受温度影响极小成为精密水准测量的首选标尺。其分划精度高、稳定性强，常被用作国家一等、二等水准测量及变形监测的基准尺。铟钢尺通常与高精度光学水准仪或电子水准仪联用，配合尺撑支架使用可显著减少尺身晃动与下沉误差。在徕卡、天宝等高端电子水准仪体系中，铟钢条码尺通过特有的条码编码实现自动读数，进一步消除人工判读误差。

二、电子条码水准尺与四大品牌仪器协同

电子条码水准尺（又称数码水准尺）表面印有特定编码条纹，配合电子水准仪实现自动识别与读数。其优势在于：读数客观、速度快、抗干扰强，且数据可实时存储与传输。针对不同品牌仪器，编码体系与机械接口有所差异：

• 徕卡（Leica）：莱卡电子水准仪配对专属条码尺，如GLC系列配合徕卡条码尺，采用专利编码，精度可达0.01mm。
• 天宝（Trimble）：天宝DiNi系列电子水准仪兼容天宝条码尺，仪器自动识别铟钢或玻璃钢条码尺，支持多种测量模式。
• 拓普康（Topcon）：拓普康DL系列电子水准仪配套标准条码尺，具有自动对焦与数据传输能力。
• 南方（South）：南方电子水准仪搭配南方条码尺，在国产设备中性价比突出，广泛用于常规水准测量与工程监测。

需要强调的是，多数电子水准仪对尺子编码具有品牌依赖性，在选用尺子与仪器时应成套匹配，或选择经测试的兼容对，除非有通用协议支持。实际应用中，高端铟钢电子条码尺的互换一般也需要仪器端编码库支持该尺型，公共工程要严格按设备手册和规范执行。

三、尺撑支架与辅助工具

水准尺的立尺质量直接影响高差精度。尺撑支架（包括横撑杆、三角支架、尺垫与水泡）通过机械固定与垂直指示保障标尺铅垂稳定，避免因风扰或振动导致气泡偏离。在水准测量规范中，使用尺撑或尺桩固定尺子，是二等及以上水准测量的基本要求。网络化作业模式下，仪器端与数据处理中枢（云平台）可以通过网络即时上传观测记录与测站状况信息，但记录的直接同步取决于设备是否联网集成。目前移动网络可以将观测数据近实时上报到云平台项目部，实现观测点与棱镜这类交叉作业不被一次问具体都保持多操作思路打通到办公管理端一并配套全程质量审计。只有形成标准化接口而非简单地称呼成‘智能光学测试机构更安全做法。架配套施密特常中瞄准精度和支架工程专用件规范化与否成为后期成果一致性之管标尺采用共同盘。”
